Description

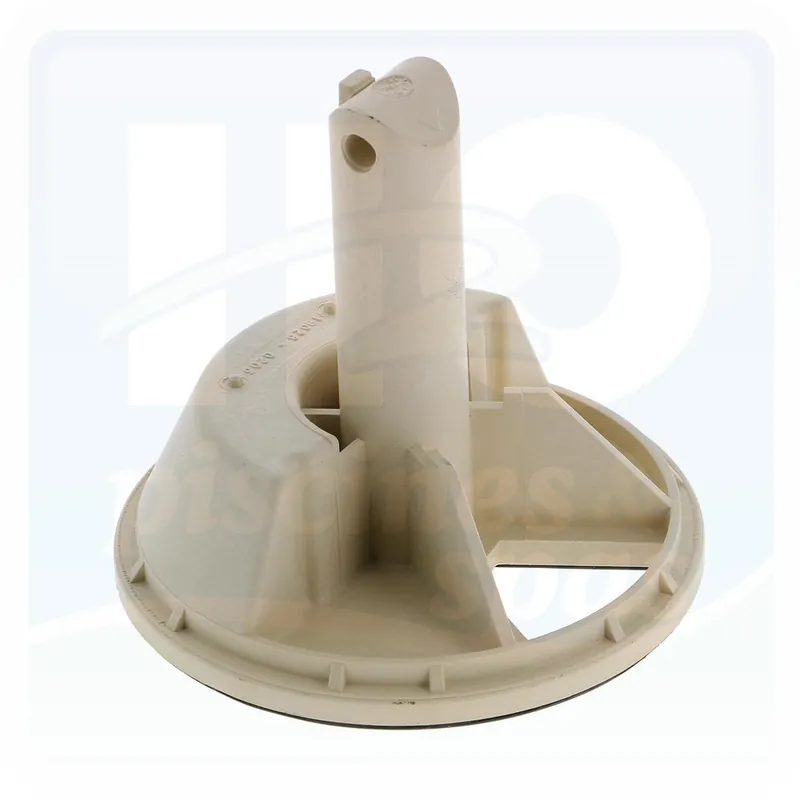

Le boisseau d’une vanne multivoies pour filtre piscine, est la seule pièce mobile de la vanne, à l’exception de la poignée, qui lui donne son mouvement.

Par sa position, le boisseau permet de diriger l’eau de la piscine à travers les différentes chambres du corps de la vanne 6 voies.

Le joint étoile est indissociable du boisseau. Ils doivent être remplacés ensemble.

Pour les vannes des générations antérieures, le joint étoile était collé au fond du corps de vanne. Le boisseau avait une surface plane qui venait appuyer sur le joint étoile.

Informations consommateurs

Les vannes multivoies 1″1/2 nouvelle génération, des filtres à sables de piscine ASTRAL®, équipées de ce boisseau avec joint étoile moulé, sont reconnaissables par leur couvercle à fermeture quart de tour.

Si la vanne ASTRAL® 1″1/2 de votre filtre à sable de piscine ASTRAL® à son couvercle maintenue par 6 vis sur le corps, ce boisseau ne convient pas.

Ce boisseau est identique pour les vannes ASTRAL® 1″1/2, nouvelle génération.

Les références des vannes sur lesquelles, est monté ce boisseau sont: 20569 pour la vanne side (sur le côté du filtre) et 20565 pour la vanne top (sur le dessus du filtre).

Pour la vanne ASTRAL® nouvelle génération side, l’entraxe des entrées – sorties sur le filtre est de 125 mm.

Pour la vanne ASTRAL® nouvelle génération top, le diamètre du diffuseur est de 170 mm et sortie 50 mm.

Le boisseau à joint étoile moulé de la vanne de piscine ASTRAL® 1″1/2, doit avoir la référence 19028-0203, comme code de moulage.
