Description

Points positifs

• Marque : Ergovent
• Entièrement enduisable
• Modèle autonome
• Plénum de raccordement : 2x 90 mm

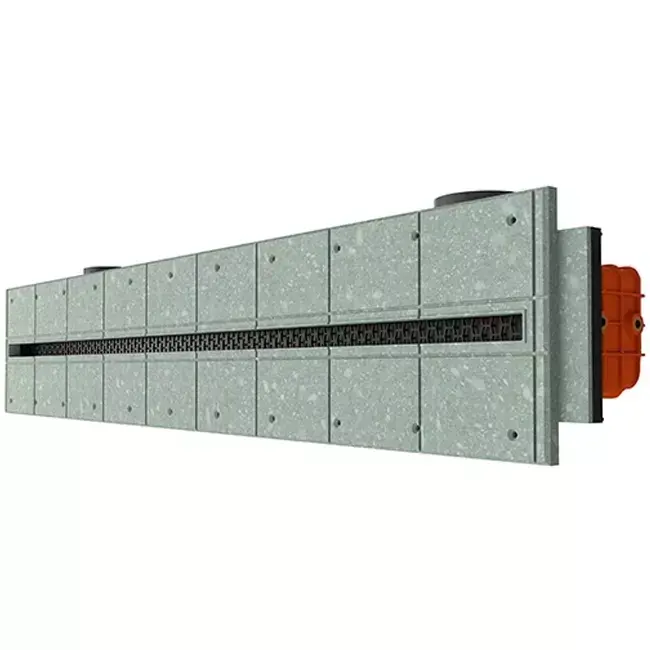

Ergovent grille linéaire encastrable sans cadre 1000 mm avec diamètre de raccordement 90 mm – profil

La grille linéaire encastrable sans cadre Ergovent de 1000 mm est spécialement conçue pour une installation dans des plafonds et cloisons en plaques de plâtre. La Lineo Pro Profile crée une ouverture minimaliste et discrète dans la surface, ce qui la rend quasiment invisible et parfaitement intégrée au design intérieur. Cette grille est conçue pour des conduits flexibles en plastique avec un diamètre de raccordement de 75 ou 90 mm.

Installation de la grille

La Lineo Pro Profile se monte directement sur les profils du plafond en plaques de plâtre. Pour assurer une bonne adhérence, il est important de nettoyer la surface et les joints de toute poussière au préalable. Afin d’éviter les fissurations dans la finition, il est recommandé d’appliquer une fine couche de toile en verre sur la surface visible de la grille. Ensuite, un primaire daccrochage peut être appliqué sur les zones enduites. Après le traitement de surface, la fixation de la grille et le raccordement du système de conduits, lensemble est fini et peint de la même couleur que le plafond pour un rendu net et sans joint visible. La Lineo Pro Profile possède une longueur fixe de 1000 mm, convient pour une seule entrée ou sortie dair depuis le système de ventilation, et nest pas modulaire. Les raccordements ou caches de conduits sont fixés à un angle de 45 degrés sur la face arrière.

Que contient la boîte ?

Avec la grille linéaire Ergovent encastrable sans cadre 1000 mm avec diamètre de raccordement 90 mm – profil, vous recevez standard :

• 1x grille linéaire Ergovent encastrable sans cadre 1000 mm avec diamètre de raccordement 75 mm – profil
• 2x raccords Ergovent pour diamètre de 90 mm

Pour adapter la grille au diamètre 90 mm, il vous suffit dinstaller les deux raccords fournis. Cette opération est rapide et facile à réaliser soi-même avec un simple tournevis.

Standard, profil ou modulaire ?

• Lineo Pro Single (standard) : Modèle autonome pour une connexion simple et indépendante sur un conduit flexible, à installer directement sur le plafond béton avant la pose du plafond en plaques de plâtre.
• Lineo Pro Profile (profil) : Modèle autonome pour une connexion simple et indépendante sur un conduit flexible, pouvant être monté directement sur la structure du plafond en plaques pour un montage plus rapide.
• Lineo Pro Puzzle (modulaire) : Modèle modulaire permettant la connexion avec dautres grilles linéaires encastrables ou pièces dangle, à poser directement sur la structure en plaques pour un montage accéléré.

Commande

La Lineo Pro Profile est équipée en standard dun clapet de régulation dair intégré à larrière. Celui-ci se règle facilement après installation à laide dune clé Allen, pour ajuster précisément le volume dair par pièce sans nécessiter de vannes supplémentaires. Le clapet est adapté aussi bien pour lair neuf que pour lextraction, ce qui rend la grille compatible avec des systèmes de ventilation mécaniques.

Marque	Ergovent
Categorie	Bouche vmc encastrable
GTIN	0
Code fournisseur	PRO90-2
Numéro d’article	19825526

Spécifications

Code de la catégorie	198
Sans plénum	Oui
Diamètre nominal du canal raccordement	90 mm
Nombre de raccordements	2
Raccordement	Embout d’insertion
Longueur frontale	1000 mm
Largeur frontale	194 mm
Avec pièce de finition gauche	Non
Avec pièce de finition droite	Non
Nombre de fentes	1
Avec bord de couvercle	Non
Sans cadre à bride	Oui
Avec réglage du volume	Oui
Échantillon d’air réglable	Non
Plénum isolé de l’intérieur	Non
Longueur de la boîte à bornes	1000 mm
Avec boîte à bornes pour plafond en stuc	Oui
Matériau	Plastique
