Description

Points positifs

• Marque : Ergovent
• Entièrement plastrable
• Modèle modulaire à 2 emplacements
• Plénum de raccordement : 2x 75 mm

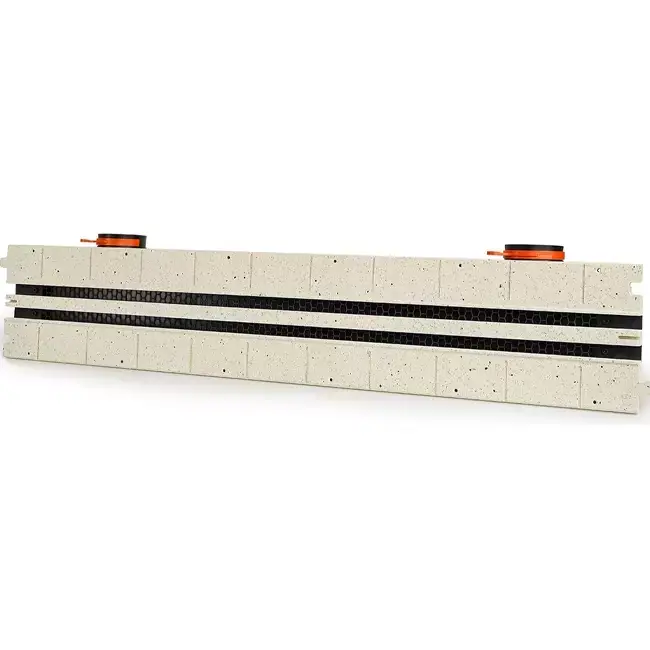

Grille linéaire encastrable sans cadre Ergovent 1050 mm avec diamètre de raccordement 75 mm – modulaire – 2 fentes

La grille linéaire encastrable sans cadre Ergovent de 1050 mm est spécialement conçue pour l’intégration dans les plafonds et cloisons en plaques de plâtre. La Lineo Pro Puzzle crée des fentes minimalistes et discrètes à la surface, ce qui permet à la grille de se fondre parfaitement dans le design intérieur. Cette grille est conçue pour des systèmes de conduits en plastique flexibles avec un diamètre de raccordement de 75 ou 90 mm.

Installation de la grille de ventilation

La Lineo Pro Puzzle se fixe sur des profils pour plaques de plâtre et peut être assemblée pour former des fentes de ventilation plus longues et continues. Le système puzzle permet un encliquetage facile des segments, garantissant une jonction nette et invisible. Pour une bonne adhérence, il est important de dépoussiérer la surface et les éventuels joints. Afin déviter les fissures dans la finition, il est recommandé dappliquer une fine couche de fibre de verre sur la surface visible de la grille. Ensuite, une couche primaire (primaire daccrochage) peut être appliquée sur les zones à enduire. Après le traitement de surface, la fixation de la grille et le raccordement au système de conduits, lensemble est fini et repeint dans la même couleur que le plafond pour un rendu net et sans joint visible. La Lineo Pro Puzzle a une longueur fixe de 1050 mm, mais peut être allongée en assemblant plusieurs grilles Lineo Pro Puzzle, entretoises ou éléments dangle. Les raccords de conduits ou les caches sont fixés à larrière avec un angle de 45 degrés.

Standard, profilé ou modulaire ?

• Lineo Pro Single (standard) : Modèle autonome pour un raccordement simple et indépendant à un conduit de ventilation flexible, à installer directement sur le plafond béton avant la pose du plafond en plaques de plâtre.
• Lineo Pro Profile (profilé) : Modèle autonome pour un raccordement simple et indépendant à un conduit de ventilation flexible, qui peut être posé directement sur la structure en plaques de plâtre pour une installation plus rapide.
• Lineo Pro Puzzle (modulaire) : Modèle modulaire permettant la connexion avec d’autres grilles linéaires encastrables, entretoises ou éléments dangle, pouvant être posé directement sur la structure en plaques de plâtre pour une installation accélérée.

Contrôle

La Lineo Pro Puzzle est équipée en standard dun volet de régulation dair intégré à larrière. Après linstallation, ce volet peut être facilement réglé avec une clé Allen pour ajuster précisément le débit dair par pièce sans nécessité de ventiles additionnels. Ce volet convient aussi bien pour lalimentation en air que pour lextraction, ce qui rend la grille compatible avec les systèmes de ventilation mécanique.

Marque	Ergovent
Categorie	Grilles soufflage gainable
GTIN	4779051540884
Code fournisseur	LP75.220.301
Numéro d’article	19825542

Spécifications

Code de la catégorie	198
Sans plénum	Oui
Diamètre nominal du canal raccordement	75 mm
Nombre de raccordements	2
Raccordement	Embout d’insertion
Longueur frontale	1050 mm
Largeur frontale	217.8 mm
Avec pièce de finition gauche	Non
Avec pièce de finition droite	Non
Nombre de fentes	2
Avec bord de couvercle	Non
Sans cadre à bride	Oui
Avec réglage du volume	Oui
Échantillon d’air réglable	Non
Plénum isolé de l’intérieur	Non
Longueur de la boîte à bornes	1050 mm
Avec boîte à bornes pour plafond en stuc	Oui
Matériau	Plastique
