Description

Points positifs

• Répartition homogène de l’air d’alimentation
• Isolation phonique
• Effet Coanda
• Vanne de régulation de débit d’air intégrée

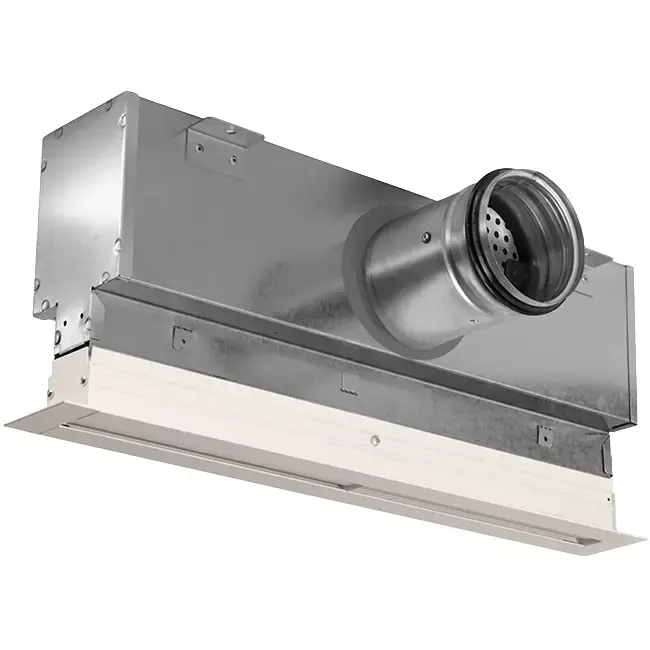

Grille linéaire en aluminium avec une lame de motif réglable 500 mm RAL 9010 + plénum isolé avec registre de débit dair

La combinaison du plénum isolé et de la grille linéaire en aluminium avec une lame de motif réglable constitue un ensemble complet pour une distribution dair silencieuse et uniforme dans les espaces où un confort optimal et une diffusion dair sans courant sont souhaités, tels que bureaux, boutiques, restaurants et hôtels. La grille linéaire est fabriquée en aluminium extrudé de couleur RAL 9010 ; le plénum est en acier galvanisé avec une isolation acoustique absorbante. Les deux composants sont parfaitement coordonnés et fonctionnent comme un tout : le plénum répartit uniformément lair dalimentation sur toute la longueur de la fente de 500 mm, tandis que la grille contrôle précisément la sortie de lair grâce au profil déviateur réglable. Grâce à leffet Coanda, lair se propage le long du plafond sans générer de courants dair, assurant ainsi un climat intérieur confortable dans la zone occupée.

Avantages et fonctionnalités

• Ensemble complet, y compris les fixations : Le plénum et la grille linéaire sont conçus pour fonctionner ensemble et sont livrés avec les supports de fixation galvanisés et les vis allen nécessaires.
• Fonctionnement silencieux grâce à lisolation acoustique : Le plénum isolé atténue les bruits provenant du conduit tout en minimisant les nuisances sonores.
• Débit dair réglable avec précision : Le registre de débit intégré permet un réglage exact pendant la phase déquilibrage.
• Distribution dair sans courants par effet Coanda : La grille dirige lair le long du plafond afin de ventiler confortablement la zone occupée sans jets dair directs.
• Connexion de conduit flexible : La sortie ronde peut être positionnée sur le dessus ou le côté du plénum, adaptée aux différents types de plafonds.

Installation et applications

La grille linéaire se monte par en-dessous sur le plénum à laide dun support de fixation galvanisé fourni. Pour le raccordement, le souffleur dentrée dair est pivoté de 90°, puis la grille est simplement fixée par le dessous sur le plénum. Le plénum est ensuite relié au conduit de ventilation par une connexion ronde, qui peut être positionnée sur le dessus ou le côté. Grâce à sa hauteur compacte, lensemble sadapte aussi aux plafonds avec un espace disponible restreint. Après installation, les déflecteurs de la grille peuvent être ajustés manuellement pour orienter le flux dair horizontalement ou verticalement. Cet ensemble est adapté aux bureaux, magasins, écoles, restaurants, hôtels et autres bâtiments tertiaires.

Marque	Econox
Categorie	Grilles linéaires avec plénum et déflecteurs réglables
GTIN	8719544343239
Code fournisseur	79000586
Numéro d’article	79000586

Spécifications

Code de la catégorie	9000
Matériau	Aluminium
Sans plénum	Non
Longueur frontale	500 mm
Largeur frontale	73 mm
Hauteur d’encastrement	48 mm
Avec pièce de finition gauche	Oui
Avec pièce de finition droite	Oui
Nombre de fentes	1
Avec réglage du volume	Oui
Échantillon d’air réglable	Oui
Plénum isolé de l’intérieur	Oui
Longueur de la boîte à bornes	500 mm
