Description

Points positifs

• Répartition homogène de l’air d’alimentation
• Isolation phonique
• Effet Coanda
• Vanne de régulation de débit d’air intégrée

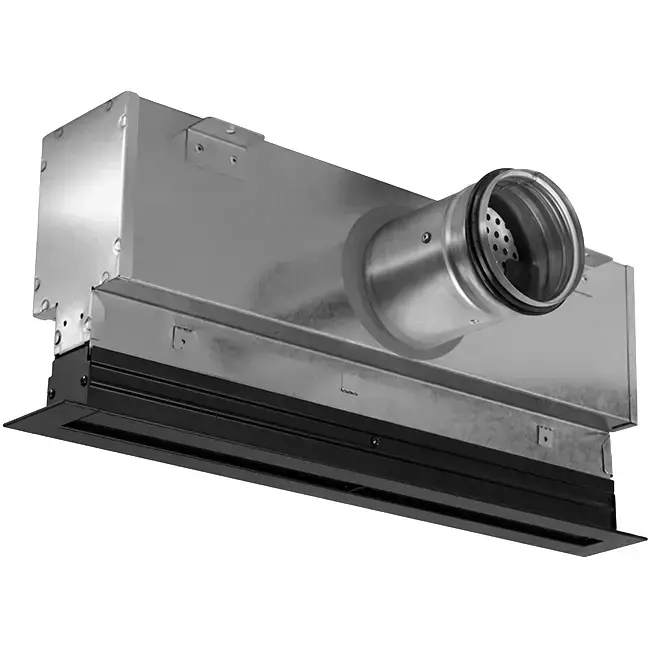

Grille linéaire en aluminium avec 2 volets réglables 1000 mm RAL 9005 + plénum isolé avec registre de débit dair

La combinaison du plénum isolé et de la grille linéaire en aluminium équipée de deux volets réglables constitue un ensemble complet pour une distribution dair silencieuse et homogène dans des espaces nécessitant un confort sans courant dair, tels que bureaux, commerces, salles de réunion et halls dhôtel. La grille linéaire est fabriquée en aluminium extrudé de couleur RAL 9005 ; le plénum est en acier galvanisé avec isolation acoustique. Les deux composants sont parfaitement coordonnés et fonctionnent comme un système intégré : le plénum répartit uniformément lair dalimentation sur toute la longueur de la fente de 1000 mm, tandis que la grille répartit le flux dair uniformément via deux profils déflecteurs réglables. La conception à double fente permet des débits dair plus élevés tout en maintenant un niveau sonore faible. Grâce à leffet Coanda, lair se diffuse le long du plafond sans générer de courants, assurant ainsi un climat intérieur confortable dans la zone occupée.

Avantages et fonctionnalités

• Ensemble complet, incluant les éléments de fixation : Le plénum et la grille sont conçus pour fonctionner ensemble et sont livrés avec le pont de fixation galvanisé et les vis Allen nécessaires.
• Fonctionnement silencieux grâce à lisolation acoustique : Le plénum isolé atténue le bruit provenant du conduit, minimisant ainsi les nuisances sonores.
• Flux dair réglable avec précision : Le registre de débit dair intégré permet un réglage fin lors de la phase de mise en service.
• Distribution dair sans courant dair grâce à leffet Coanda : La grille dirige lair le long du plafond, ventilant confortablement la zone occupée sans jets dair directs.
• Raccord flexible au conduit : La sortie circulaire peut être positionnée sur le dessus ou sur le côté du plénum, sadaptant ainsi à différentes configurations de plafond.
• Capacité dair élevée avec faible niveau sonore : Deux profils déflecteurs fonctionnant en parallèle permettent daugmenter les débits sans augmentation notable du bruit.

Installation et applications

La grille linéaire est fixée sous le plénum à laide du pont de fixation galvanisé fourni. Pour le raccordement, le coude dentrée dair est orienté à 90°, puis la grille est simplement fixée par le dessous du plénum. Le plénum se raccorde ensuite au conduit de ventilation via une sortie circulaire positionnable sur le dessus ou sur le côté. Grâce à sa faible hauteur dencombrement, lensemble sintègre également dans des plafonds avec peu despace libre. Après installation, les déflecteurs de la grille sont réglables manuellement pour orienter le flux horizontalement ou verticalement. Cet ensemble est adapté aux bureaux, commerces, écoles, restaurants, hôtels et autres bâtiments tertiaires.

Marque	Econox
Categorie	Grilles linéaires avec plénum et déflecteurs réglables
GTIN	8719544343482
Code fournisseur	79000612
Numéro d’article	79000612

Spécifications

Code de la catégorie	9000
Matériau	Aluminium
Sans plénum	Non
Longueur frontale	1000 mm
Largeur frontale	113 mm
Hauteur d’encastrement	48 mm
Avec pièce de finition gauche	Oui
Avec pièce de finition droite	Oui
Nombre de fentes	2
Avec réglage du volume	Oui
Échantillon d’air réglable	Oui
Plénum isolé de l’intérieur	Oui
Longueur de la boîte à bornes	1000 mm
