Description

Points positifs

• Répartition homogène de l’air d’alimentation
• Isolation phonique
• Effet Coanda
• Vanne de régulation de débit d’air intégrée

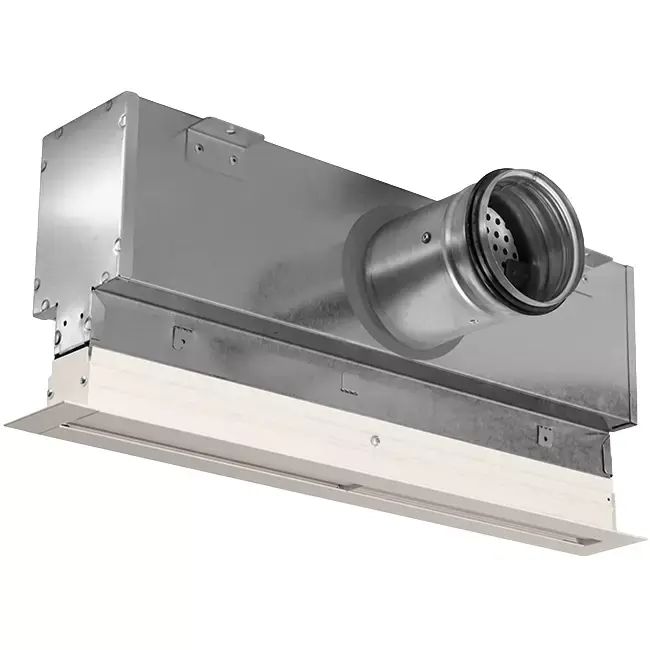

Grille linéaire en aluminium avec 2 volets réglables 500 mm RAL 9010 + plénum isolé avec registre de débit dair

La combinaison du plénum isolé et de la grille linéaire en aluminium avec deux volets réglables constitue un ensemble complet pour un apport dair silencieux et uniforme dans les espaces où une distribution dair confortable et sans courant dair est souhaitée, tels que bureaux, commerces, salles de réunion et halls dhôtel. La grille est fabriquée en aluminium extrudé de couleur RAL 9010 ; le plénum est en acier galvanisé avec isolation acoustique absorbante. Les deux composants sont conçus pour fonctionner ensemble : le plénum répartit lair soufflé uniformément sur toute la longueur de la fente de 500 mm, tandis que la grille distribue le flux dair de manière homogène via deux volets déflecteurs réglables. Le design à double fente permet des débits dair plus élevés tout en maintenant un faible niveau sonore. Grâce à leffet Coanda, lair se diffuse le long du plafond sans créer de courant dair, assurant ainsi un climat intérieur confortable dans la zone occupée.

Avantages et caractéristiques

• Ensemble complet, y compris les fixations : Le plénum et la grille linéaire sont conçus pour fonctionner ensemble et sont livrés avec la bride de fixation galvanisée nécessaire ainsi que les vis six pans.
• Fonctionnement silencieux grâce à lisolation acoustique : Le plénum isolé atténue le bruit provenant du conduit en minimisant les nuisances sonores.
• Réglage précis du débit dair : Le registre de débit intégré permet un équilibrage exact lors de la phase de mise en service.
• Distribution dair sans courant via leffet Coanda : La grille guide lair le long du plafond, assurant une ventilation confortable de la zone occupée sans jets dair directs.
• Capacité dair accrue à faible niveau sonore : Deux profils déflecteurs fonctionnant en parallèle permettent daugmenter les débits sans augmentation notable du bruit.

Installation et applications

La grille linéaire se monte par le dessous sur le plénum à laide de la bride galvanisée fournie. Pour la connexion, le coude dentrée dair est orienté à 90°, puis la grille est simplement fixée par en dessous sur le plénum. Le plénum se connecte ensuite au conduit de ventilation via une sortie ronde. Grâce à sa faible hauteur dinstallation, lensemble convient également aux plafonds avec un espace libre limité. Après montage, les déflecteurs de la grille sont réglables manuellement pour diriger le flux dair horizontalement ou verticalement. Cet ensemble sapplique aux bureaux, commerces, écoles, restaurants, hôtels et autres bâtiments tertiaires.

Marque	Econox
Categorie	Grilles linéaires avec plénum et déflecteurs réglables
GTIN	8719544343284
Code fournisseur	79000591
Numéro d’article	79000591

Spécifications

Code de la catégorie	9000
Matériau	Aluminium
Sans plénum	Non
Longueur frontale	500 mm
Largeur frontale	113 mm
Hauteur d’encastrement	48 mm
Avec pièce de finition gauche	Oui
Avec pièce de finition droite	Oui
Nombre de fentes	2
Avec réglage du volume	Oui
Échantillon d’air réglable	Oui
Plénum isolé de l’intérieur	Oui
Longueur de la boîte à bornes	500 mm
