Description

Points positifs

• Répartition homogène de l’air d’alimentation
• Isolation phonique
• Effet Coanda
• Vanne de régulation de débit d’air intégrée

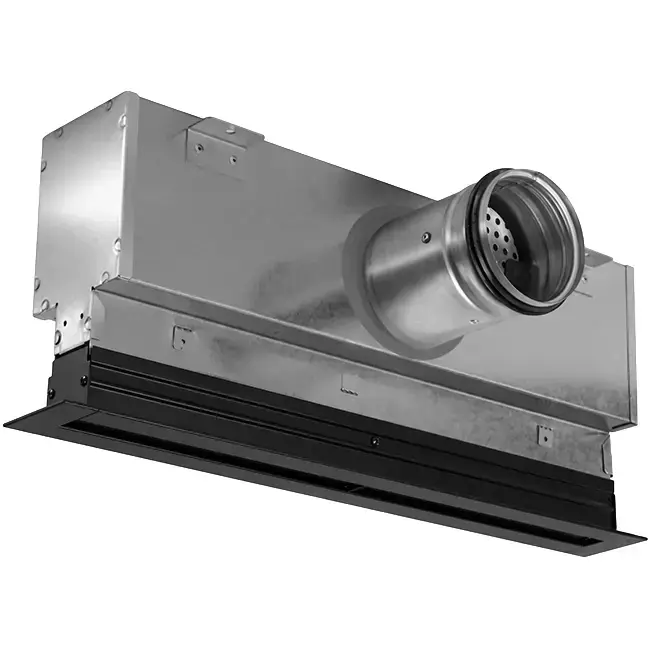

Grille linéaire en aluminium avec 3 lames réglables 1000 mm RAL 9005 + plénum isolé avec régulateur de débit dair

La combinaison du plénum isolé et de la grille linéaire en aluminium équipée de trois lames réglables constitue un ensemble complet garantissant une diffusion silencieuse et homogène de lair dans les espaces nécessitant une distribution confortable et sans courant dair, tels que les grands bureaux, les zones commerciales, les restaurants et les bâtiments tertiaires. La grille linéaire est fabriquée en aluminium extrudé finition RAL 9005 ; le plénum est en acier galvanisé avec isolation acoustique. Les deux composants sont calibrés pour fonctionner de concert : le plénum répartit uniformément lair soufflé sur toute la longueur de la fente de 1000 mm, tandis que la grille distribue précisément le flux dair à travers trois déflecteurs réglables sur la largeur de la fente. La conception à trois fentes permet un débit élevé tout en maintenant une excellente répartition de lair et un faible niveau sonore. Grâce à leffet Coanda, lair se propage le long du plafond sans générer de courants dair, assurant ainsi un climat intérieur confortable dans la zone occupée.

Avantages et caractéristiques

• Ensemble complet, y compris les fixations : Le plénum et la grille linéaire sont conçus pour fonctionner ensemble et sont fournis avec la traverse de fixation galvanisée et les vis Allen nécessaires.
• Fonctionnement silencieux grâce à lisolation acoustique : Le plénum isolé atténue les bruits provenant du conduit, minimisant les nuisances sonores.
• Débit dair réglable avec précision : La vanne de réglage intégrée permet un calibrage précis lors de la mise en service.
• Distribution sans courant dair grâce à leffet Coanda : La grille dirige lair le long du plafond, ventilant la zone occupée de façon confortable sans jets dair directs.
• Raccordement de conduit flexible : Le raccord circulaire peut être positionné en partie supérieure ou latérale du plénum, sadaptant à différentes configurations de plafond.
• Débit élevé avec répartition uniforme : Trois profils assurent une diffusion homogène de lair sur toute la longueur de la fente, même à des débits importants.

Installation et applications

La grille linéaire se fixe par-dessous sur le plénum au moyen dune traverse de fixation galvanisée fournie. Pour le raccordement, la bouche darrivée dair est pivotée à 90°, puis la grille est simplement fixée sous le plénum. Le plénum se connecte ensuite au conduit de ventilation via un raccord circulaire positionnable en partie supérieure ou latérale. Grâce à sa faible hauteur, cet ensemble sintègre également dans des plafonds avec un espace limité. Après installation, les déflecteurs de la grille peuvent être ajustés manuellement pour une diffusion horizontale ou verticale de lair. Cet ensemble convient aux bureaux, commerces, écoles, restaurants, hôtels et autres bâtiments tertiaires.

Marque	Econox
Categorie	Grilles linéaires avec plénum et déflecteurs réglables
GTIN	8719544343543
Code fournisseur	79000617
Numéro d’article	79000617

Spécifications

Code de la catégorie	9000
Matériau	Aluminium
Sans plénum	Non
Longueur frontale	1000 mm
Largeur frontale	153 mm
Hauteur d’encastrement	48 mm
Avec pièce de finition gauche	Oui
Avec pièce de finition droite	Oui
Nombre de fentes	3
Avec réglage du volume	Oui
Échantillon d’air réglable	Oui
Plénum isolé de l’intérieur	Oui
Longueur de la boîte à bornes	1000 mm
