Description

Points positifs

• Répartition homogène de l’air d’alimentation
• Isolation phonique
• Effet Coanda
• Vanne de régulation de débit d’air intégrée

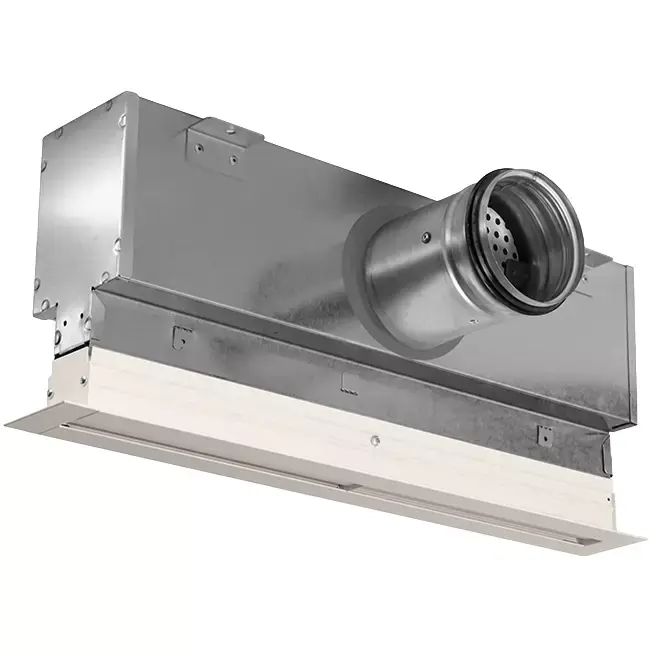

Grille linéaire en aluminium avec 3 volets réglables 500 mm RAL 9010 + plénum isolé avec registre de réglage du débit dair

La combinaison du plénum isolé et de la grille linéaire en aluminium avec trois volets réglables forme un ensemble complet pour une diffusion d’air silencieuse et homogène dans les espaces nécessitant une distribution dair confortable et sans courant dair, tels que les bureaux spacieux, les centres commerciaux, les restaurants et les bâtiments tertiaires. La grille linéaire est fabriquée en aluminium extrudé couleur RAL 9010 ; le plénum est en acier galvanisé avec une isolation phonique absorbante. Les deux composants sont conçus pour fonctionner en parfaite harmonie : le plénum répartit uniformément lair soufflé sur toute la longueur de la fente de 500 mm, tandis que la grille distribue précisément le débit dair sur la largeur de la fente grâce aux trois profils deflecteurs réglables. Le design à trois fentes assure un débit élevé tout en maintenant une excellente diffusion de lair et un faible niveau sonore. Grâce à leffet Coanda, lair sétale le long du plafond sans générer de courants dair, assurant ainsi un confort optimal dans la zone occupée.

Avantages et fonctionnalités

• Ensemble complet avec fixations incluses : Le plénum et la grille linéaire sont conçus pour fonctionner ensemble et sont livrés avec la bride de fixation galvanisée nécessaire ainsi que les vis Allen.
• Fonctionnement silencieux grâce à lisolation phonique : Le plénum isolé atténue les bruits provenant du conduit tout en minimisant les nuisances sonores.
• Débit dair réglable avec précision : Le registre de réglage intégré permet un ajustement précis lors de la mise en service.
• Distribution dair sans courant via leffet Coanda : La grille dirige lair le long du plafond pour ventiler confortablement la zone occupée sans jets dair directs.
• Débit élevé avec distribution uniforme : Les trois profils assurent une diffusion homogène sur toute la longueur de la fente, même à des débits plus importants.

Installation et applications

La grille linéaire se monte par dessous sur le plénum à laide de la bride galvanisée fournie. Pour le raccordement, le déflecteur dentrée dair est tourné à 90°, puis la grille est simplement fixée par le dessous au plénum. Le plénum se connecte ensuite au conduit dair via une liaison ronde. Grâce à sa faible hauteur dencombrement, lensemble sadapte aussi aux plafonds avec peu despace libre. Après installation, les déflecteurs de la grille sont réglables manuellement pour orienter la sortie dair horizontalement ou verticalement. Lensemble convient pour les bureaux, commerces, écoles, restaurants, hôtels et autres bâtiments tertiaires.

Marque	Econox
Categorie	Grilles linéaires avec plénum et déflecteurs réglables
GTIN	8719544343338
Code fournisseur	79000596
Numéro d’article	79000596

Spécifications

Code de la catégorie	9000
Matériau	Aluminium
Sans plénum	Non
Longueur frontale	500 mm
Largeur frontale	153 mm
Hauteur d’encastrement	48 mm
Avec pièce de finition gauche	Oui
Avec pièce de finition droite	Oui
Nombre de fentes	3
Avec réglage du volume	Oui
Échantillon d’air réglable	Oui
Plénum isolé de l’intérieur	Oui
Longueur de la boîte à bornes	500 mm
