Description

Points positifs

• Répartition homogène de l’air d’alimentation
• Isolation phonique
• Effet Coanda
• Vanne de régulation de débit d’air intégrée

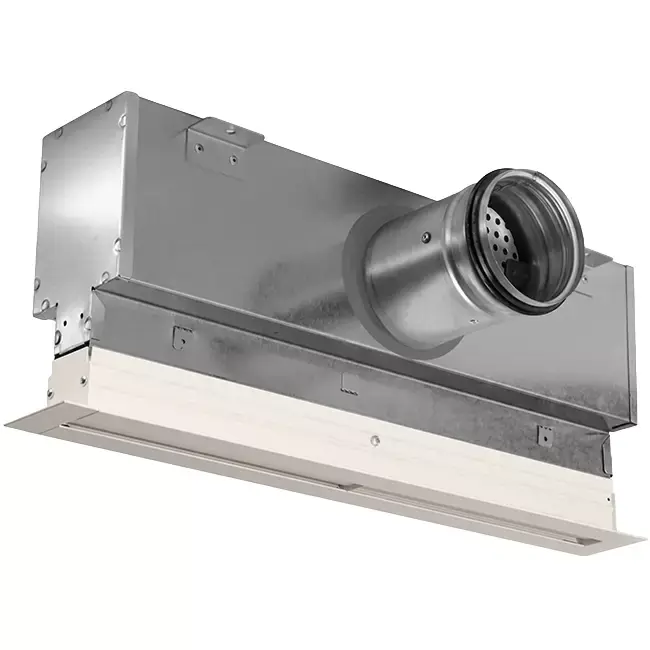

Grille linéaire en aluminium avec 4 volets réglables 500 mm RAL 9010 + plénum isolé avec registre de débit d’air

La combinaison du plénum isolé et de la grille linéaire en aluminium avec quatre volets réglables constitue un ensemble complet pour une diffusion dair silencieuse et homogène dans les espaces nécessitant une distribution dair confortable et sans courant dair, tels que les grands bureaux, centres commerciaux, auditoriums et autres projets tertiaires à forte exigence de ventilation. La grille linéaire est fabriquée en aluminium extrudé couleur RAL 9010 ; le plénum en acier galvanisé avec isolation acoustique. Les deux composants sont parfaitement adaptés lun à lautre et fonctionnent comme un ensemble : le plénum répartit lair soufflé de manière uniforme sur toute la longueur de la fente de 500 mm, tandis que la grille répartit idéalement lair à laide de ses quatre volets déviateurs réglables. Avec ses quatre ouvertures, cette grille offre la capacité la plus élevée de la gamme et assure une distribution dair sans courant caractéristique du système Econox. Grâce à leffet Coanda, lair se propage le long du plafond sans créer de courants dair, garantissant ainsi un climat intérieur confortable dans la zone occupée.

Avantages et fonctions

• Ensemble complet, y compris les fixations : Le plénum et la grille linéaire sont conçus pour fonctionner ensemble et sont fournis avec la bride de fixation galvanisée et les vis six pans nécessaires.
• Fonctionnement silencieux grâce à lisolation acoustique : Le plénum isolé atténue les bruits provenant du conduit tout en minimisant les nuisances sonores.
• Débit dair réglable avec précision : Le registre de débit intégré permet un réglage fin et précis lors de la phase de mise en service.
• Distribution dair sans courant grâce à leffet Coanda : La grille dirige lair le long du plafond, assurant une ventilation confortable de la zone occupée sans jet dair direct.
• Raccordement de conduit flexible : La sortie ronde peut être positionnée soit sur le dessus, soit sur le côté du plénum, sadaptant à diverses configurations de plafond.
• Capacité de ventilation maximale : Avec ses quatre volets, cette grille est la version la plus puissante de la série, adaptée aux espaces à très forte exigence de ventilation.

Installation et applications

La grille linéaire se fixe par le dessous sur le plénum au moyen dune bride de fixation galvanisée fournie. Pour le raccordement, le déflecteur dentrée dair est tourné à 90°, puis la grille se fixe facilement par le dessous sur le plénum. Le plénum se connecte ensuite via une sortie ronde au conduit de ventilation, positionnable sur le dessus ou le côté. Grâce à sa faible hauteur, lensemble convient également aux plafonds avec peu despace libre. Après installation, les volets de la grille peuvent être réglés manuellement pour orienter le débit dair horizontalement ou verticalement. Cet ensemble est adapté aux bureaux, commerces, écoles, restaurants, hôtels et autres bâtiments tertiaires.

Marque	Econox
Categorie	Grilles linéaires avec plénum et déflecteurs réglables
GTIN	8719544343383
Code fournisseur	79000601
Numéro d’article	79000601

Spécifications

Code de la catégorie	9000
Matériau	Aluminium
Sans plénum	Non
Longueur frontale	500 mm
Largeur frontale	193 mm
Hauteur d’encastrement	48 mm
Avec pièce de finition gauche	Oui
Avec pièce de finition droite	Oui
Nombre de fentes	4
Avec réglage du volume	Oui
Échantillon d’air réglable	Oui
Plénum isolé de l’intérieur	Oui
Longueur de la boîte à bornes	500 mm
