Description

Points positifs

• Rendement thermique de 93,4 %
• Capteur d’humidité intégré
• Bypass 100 % modulable
• Indice de protection IP31

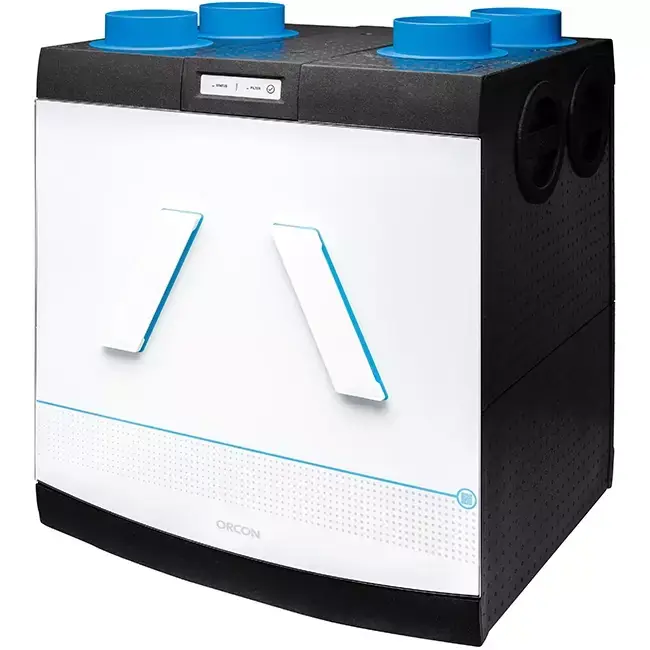

Orcon HRC-300 EcoMax DN160 – 300 m³/h

LOrcon HRC-300 EcoMax DN160 est un système de ventilation mécanique avec récupération de chaleur conçu pour les maisons et appartements, avec un débit dair maximal de 300 m³/h. Lappareil assure en continu lapport dair frais filtré dans les pièces de vie et chambres, tout en extrayant simultanément lair vicié de la cuisine, de la salle de bain et des toilettes. Grâce à léchangeur thermique intégré, lappareil récupère jusquà 93,4 % de la chaleur contenue dans lair extrait et lutilise pour préchauffer lair entrant, contribuant ainsi à une utilisation écoénergétique de lunité.

Avantages et fonctionnalités

• Classe énergétique A+ : Lappareil répond à la plus haute classe defficacité énergétique européenne pour les unités de ventilation résidentielles, conformément à la directive ErP.
• Rendement thermique de 93,4 % : Presque toute la chaleur de lair extrait est récupérée pour préchauffer lair extérieur entrant.
• Bypass modulant à 100 % : En été, lappareil fait passer lair extérieur à côté de léchangeur thermique, permettant ainsi de rafraîchir le logement la nuit grâce à lair extérieur plus frais.
• Capteur dhumidité intégré : Ce capteur détecte une augmentation rapide de lhumidité dans lair extrait et augmente automatiquement le niveau de ventilation, par exemple immédiatement après la douche ou la cuisson.
• Communication RF sans fil : Les extensions telles que télécommandes et capteurs CO2 se connectent sans fil à lappareil, sans nécessiter de câblage supplémentaire dans le bâtiment.
• Protection antigel par déséquilibre : Par basses températures extérieures, lappareil crée temporairement un déséquilibre entre les ventilateurs darrivée et dextraction pour éviter la formation de glace dans léchangeur thermique.
• Coque isolante en EPP : Le boîtier en polypropylène expansé réduit les pertes de chaleur ainsi que la transmission du bruit vers la pièce.

Accessoires dextension

LOrcon HRC-300 EcoMax peut être étendu selon les besoins spécifiques, préférences et situations grâce à divers accessoires. Lunité peut être équipée des éléments suivants :

• Télécommande Orcon RFT 15RF : Cette télécommande sans fil permet de régler manuellement le niveau de ventilation (bas, moyen ou élevé) directement depuis la pièce.
• Capteur dhumidité Orcon 15RF encastrable : Combine un panneau de commande avec un capteur dhumidité intégré. Lors dune humidité élevée, lappareil passe automatiquement à un niveau de ventilation supérieur. Adapté à linstallation en salle de bain ou cuisine.
• Capteur CO2 Orcon 15RF : Mesure en continu la concentration de CO2 dans la pièce. Lorsque le taux augmente, le capteur commande lappareil pour augmenter automatiquement la ventilation afin de maintenir une bonne qualité dair.
• Capteur de mouvement Orcon 15RF encastrable : Détecte la présence dans une pièce et active automatiquement la ventilation en cas doccupation. Dès que la pièce est inoccupée, lappareil revient en mode standard.

Installation, maintenance et applications

Le HRC-300 EcoMax DN160 peut être fixé à la console murale fournie ou posé sur un support optionnel. Les conduits vers le logement peuvent être raccordés à gauche ou à droite de lappareil, ce qui permet dadapter linstallation à presque tous les espaces techniques. Les quatre raccordements de conduits dun diamètre de 160 mm sont situés par défaut sur le dessus de lappareil et peuvent facilement être déplacés sur les côtés, selon le passage souhaité des conduits. Le raccordement électrique se fait via une prise standard à broche latérale en 230 V / 50 Hz avec un câble de 2 m de longueur. Lappareil dispose dun indice de protection IP31.

Marque	Orcon
Categorie	Orcon HRC-300
GTIN	8720701078895
Code fournisseur	22000082
Numéro d’article	19220035

Spécifications

Code de la catégorie	16
Matériau du boîtier	Plastique
Qualité du matériau du boîtier	Polypropylène expansé (PPE/EPP)
Matériau, échangeur de chaleur	Plastique
Montage mural	Oui
Adapté à un montage au plafond	Non
Montage au sol	Oui
Adapté à un montage au faux plafond	Non
Positionnement	Gauche/droite (réversible)
Volume d’air max. à 50 Pa	280 m³/h
Volume d’air max. à 100 Pa	300 m³/h
Volume d’air max. à 150 Pa	300 m³/h
Volume d’air max. à 200 Pa	300 m³/h
Volume d’air max. selon 1254/2014/EU	300 m³/h
Niveau de puissance sonore selon 1254/2014/EU	41 dB(A)
Puissance absorbée pour un débit max. à 100 Pa	65 W
Rendement thermique pour un débit d’air de 70 % à 50 Pa	93.4 %
Type de moteur	EC (commutation électronique)
Tension	230 V
Fréquence	50 Hz
Nombre de phases	1
Protection de l’appareil	0.65 A
Avec protection thermique	Non
Raccordement électrique	Câble de connexion avec prise de mise à la terre
Classe d’efficacité énergétique (1253/2014/UE)	A+
Avec écran numérique	Oui
Avec commande filaire	Non
Convient pour un fonctionnement filaire	Oui
Avec télécommande sans fil	Non
Adapté aux télécommandes sans fil	Oui
Protocole pris en charge pour Modbus	Non
Commande par application	Non
Avec contrôleur de zone	Non
Convient au contrôleur de zone	Oui
Avec élément chauffant	Non
Avec capteur de COV	Non
Convenient pour capteur COV supplémentaire	Non
Avec capteur d’humidité externe (HR)	Non
Avec capteur d’humidité interne (HR)	Oui
Convient pour capteur d’humidité (HR) (supplémentaire)	Oui
Avec capteur interne de dioxyde de carbone (CO2)	Non
Convient pour capteur de dioxyde de carbone (CO2) (supplémentaire)	Oui
Convient pour raccordement chaudière de CC	Non
Avec by-pass	Oui
Avec contrôle de pression constant	Non
Avec surveillance du débit volumétrique	Oui
Type de protection antigel	Autre
Diamètre nominal du canal (min)	160 mm
Diamètre nominal du canal (max)	160 mm
Nombre de prises d’air extérieur (ODA) selon la norme EN 13141-7	1
Nombre de raccords d’alimentation air internes (SUP) selon norme EN 13141-7	1
Nombre de raccords d’extraction d’air intérieur (ETA) selon la norme EN 13141-7	1
Nombre de raccords d’évacuation d’air extérieur (EHA) selon la norme EN 13141-7	1
Raccordements d’admission d’air extérieur (ODA)	Extrémité de conduit
Raccordements pour alimentation en air interne (SUP)	Extrémité de conduit
Raccordements d’extraction d’air intérieur (ETA) conformes à la norme EN 13141-7	Extrémité de conduit
Raccordements d’air d’échappement (EHA)	Extrémité de conduit
Filtre d’alimentation selon ISO 16890-1: 2015	ISO grossière
Filtre d’alimentation efficace selon ISO 16890-1: 2015	65 %
Filtre d’échappement selon ISO 16890-1: 2015	ISO grossière
Efficacité du filtre d’échappement selon ISO 16890-1: 2015	65 %
Hauteur	888 mm
Largeur	760 mm
Profondeur	600 mm
Classe de protection (IP)	IP31
Poids	34 kg
Energieetikett	A+
Récupération de la chaleur au-dessus de	Appareil à contre-courant croisé
