Description

Points positifs

• Rendement thermique de 94 %
• Capteur d’humidité intégré
• Bypass 100 % modulable
• Préchauffeur intégré

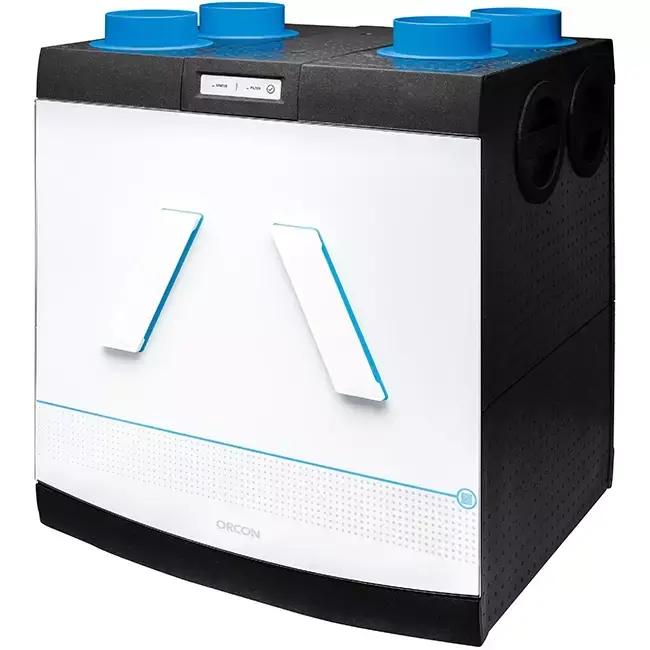

Orcon HRC-300 MaxComfort DN160 – 300 m³/h

L’Orcon HRC-300 MaxComfort DN160 est un système de ventilation mécanique avec récupération de chaleur destiné aux maisons et appartements, avec un débit d’air maximal de 300 m³/h. Lappareil fournit en continu de lair extérieur frais et filtré vers les pièces de vie et chambres, tout en extrayant simultanément lair vicié des cuisines, salles de bains et toilettes. Grâce à léchangeur de chaleur intégré, il récupère jusquà 94 % de la chaleur contenue dans lair extrait pour préchauffer lair entrant, contribuant ainsi à lefficacité énergétique de lunité.

Avantages et fonctionnalités

• Classe énergétique A+ : Lappareil répond à la plus haute classe defficacité énergétique européenne pour les unités de ventilation résidentielles, conformément à la directive ErP.
• Rendement thermique de 94 % : Presque toute la chaleur de lair extrait est utilisée pour préchauffer lair extérieur entrant.
• Filtre à particules fines ePM1 70 % sur larrivée dair : Lair extérieur entrant est filtré contre les particules fines comme les poussières et le pollen, ce qui améliore sensiblement la qualité de lair intérieur par rapport à un filtre grossier standard.
• Bypass modulant à 100 % : En été, lappareil contourne léchangeur de chaleur pour permettre de rafraîchir la maison la nuit avec de lair extérieur plus frais.
• Capteur dhumidité intégré : Le capteur détecte une augmentation rapide dhumidité dans lair extrait et augmente automatiquement le niveau de ventilation, par exemple pendant ou juste après une douche ou la cuisson.
• Communication RF sans fil : Les extensions telles que télécommandes et capteurs de CO2 se connectent sans fil à lappareil, sans câblage supplémentaire dans le logement.
• Protection antigel via le préchauffeur électrique intégré : Par températures extérieures négatives, le préchauffeur électrique intégré préchauffe temporairement lair entrant pour éviter la formation de givre dans léchangeur de chaleur.
• Boîtier isolant en EPP : Le boîtier en polypropylène expansé réduit à la fois les pertes de chaleur et la transmission acoustique vers la pièce.

Accessoires dextension

LOrcon HRC-300 MaxComfort peut être étendu selon les besoins spécifiques, souhaits et contextes grâce à divers accessoires. Lunité peut être équipée des éléments suivants :

• Orcon RFT télécommande 15RF : Cette télécommande sans fil permet de régler manuellement la vitesse de ventilation sur faible, moyen ou élevé, directement depuis la pièce.
• Orcon capteur dhumidité 15RF encastrable : Combine un panneau de commande avec un capteur dhumidité intégré. Lorsque lhumidité augmente, lappareil passe automatiquement à un niveau de ventilation supérieur. Convient pour installation dans salle de bains ou cuisine.
• Orcon capteur CO2 15RF : Mesure en continu la concentration de CO2 dans la pièce. Dès que la concentration augmente, le capteur commande lunité pour augmenter automatiquement la ventilation, maintenant ainsi la qualité de lair.
• Orcon détecteur de présence 15RF encastrable : Détecte la présence dans une pièce et active automatiquement la ventilation quand quelquun est présent. Dès que la pièce est vide, lappareil revient au réglage standard.

Installation, maintenance et applications

Le HRC-300 MaxComfort DN160 se fixe sur le support mural fourni ou peut être posé sur un socle optionnel. Les conduits dair vers le logement peuvent être raccordés à gauche ou à droite de lappareil, permettant une adaptation à pratiquement toutes les configurations dinstallation. Les quatre raccords de conduit de 160 mm de diamètre sont par défaut situés sur le dessus de lappareil, mais peuvent être facilement déplacés sur le côté selon la trajectoire des conduits souhaitée. La connexion électrique se fait via une prise standard Schuko 230 V / 50 Hz avec un câble de 2 mètres. Pour un pilotage via un interrupteur à 3 positions, le câble peut être remplacé en option par une version Perilex. Lappareil dispose dun indice de protection IP31.

Marque	Orcon
Categorie	Orcon HRC-300
GTIN	8720701078901
Code fournisseur	22000086
Numéro d’article	19220034

Spécifications

Code de la catégorie	16
Matériau du boîtier	Plastique
Qualité du matériau du boîtier	Polypropylène expansé (PPE/EPP)
Matériau, échangeur de chaleur	Plastique
Montage mural	Oui
Adapté à un montage au plafond	Non
Montage au sol	Oui
Adapté à un montage au faux plafond	Non
Positionnement	Gauche/droite (réversible)
Volume d’air max. à 50 Pa	280 m³/h
Volume d’air max. à 100 Pa	300 m³/h
Volume d’air max. à 150 Pa	300 m³/h
Volume d’air max. à 200 Pa	300 m³/h
Volume d’air max. selon 1254/2014/EU	300 m³/h
Niveau de puissance sonore selon 1254/2014/EU	41 dB(A)
Puissance absorbée pour un débit max. à 100 Pa	65 W
Rendement thermique pour un débit d’air de 70 % à 50 Pa	94 %
Type de moteur	EC (commutation électronique)
Tension	230 V
Fréquence	50 Hz
Nombre de phases	1
Protection de l’appareil	5 A
Puissance de l’élément chauffant électrique (min)	1000 W
Puissance de l’élément chauffant électrique (max)	1000 W
Raccordement électrique	Câble de connexion avec prise de mise à la terre
Classe d’efficacité énergétique (1253/2014/UE)	A+
Avec écran numérique	Oui
Avec commande filaire	Non
Convient pour un fonctionnement filaire	Oui
Avec télécommande sans fil	Non
Adapté aux télécommandes sans fil	Oui
Protocole pris en charge pour Modbus	Non
Commande par application	Non
Avec contrôleur de zone	Non
Convient au contrôleur de zone	Oui
Avec élément chauffant	Oui
Avec capteur de COV	Non
Convenient pour capteur COV supplémentaire	Non
Avec capteur d’humidité externe (HR)	Non
Avec capteur d’humidité interne (HR)	Oui
Convient pour capteur d’humidité (HR) (supplémentaire)	Non
Avec capteur interne de dioxyde de carbone (CO2)	Non
Convient pour capteur de dioxyde de carbone (CO2) (supplémentaire)	Oui
Convient pour raccordement chaudière de CC	Non
Avec by-pass	Oui
Avec contrôle de pression constant	Non
Avec surveillance du débit volumétrique	Oui
Type de protection antigel	Élément chauffant
Diamètre nominal du canal (min)	160 mm
Diamètre nominal du canal (max)	160 mm
Nombre de prises d’air extérieur (ODA) selon la norme EN 13141-7	1
Nombre de raccords d’alimentation air internes (SUP) selon norme EN 13141-7	1
Nombre de raccords d’extraction d’air intérieur (ETA) selon la norme EN 13141-7	1
Nombre de raccords d’évacuation d’air extérieur (EHA) selon la norme EN 13141-7	1
Filtre d’alimentation selon ISO 16890-1: 2015	ISO ePM1
Filtre d’alimentation efficace selon ISO 16890-1: 2015	70 %
Filtre d’échappement selon ISO 16890-1: 2015	ISO grossière
Efficacité du filtre d’échappement selon ISO 16890-1: 2015	65 %
Hauteur	888 mm
Largeur	760 mm
Profondeur	600 mm
Classe de protection (IP)	IP31
Poids	34 kg
Energieetikett	A+
Récupération de la chaleur au-dessus de	Appareil à contre-courant croisé
