Description

Le module Brio RC permet de contrôler à distance le changement de couleurs des projecteurs à LED. Le module est utilisé pour les installations avec un grand nombre de projecteurs. Le MOD_RC+ s’installe dans

les coffrets et armoires électriques équipées de rails DIN.

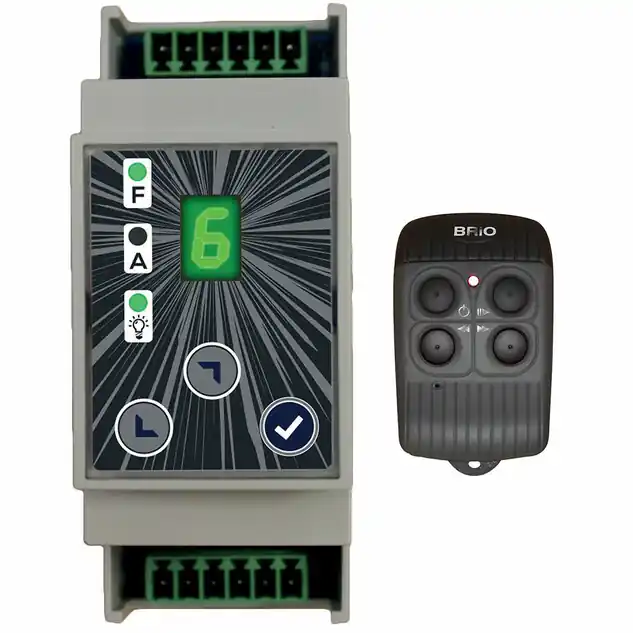

Module de commande Brio MOD RC pour grande installation

MOD Brio RC permet de contrôler à distance le changement de couleurs des projecteurs à LED Brio®. Il est utilisé pour les installations avec un grand nombre de projecteurs

Le MOD Brio RC s’installe en série sur l’alimentation des projecteurs et peut contrôler jusqu’à 1000 W de projecteurs compatibles.

Ce contrôleur s’installe dans les coffrets modulaires et armoires électriques équipées de rails DIN standard. Il est prévu pour être raccordé en 230V en amont d’un transformateur 230/12V pour projecteurs LED.

Une télécommande radio permet de communiquer à distance les instructions au contrôleur qui les transmet instantanément aux projecteurs qui lui sont raccordés.

Brio MOD RC – Le Contenu

– 1 x coffret MOD BRIO RC

– 1 x fil rouge de 17.3 cm pour l’antenne radio

– 1 x télécommande radio 4 voies BRIO®

– 1 x sachet avec support mural pour la télécommande radio

– 1 x notice technique

Brio MOD RC – La Garantie

Cet appareil est garanti 1 an.

Brio MOD RC – Compatibilité des projecteurs

Les seuls projecteurs réellement compatibles avec ce boitier sont les projecteurs CCEI.

Cependant les micro coupures utilisées avec nos boîtiers peuvent modifier les couleurs d’autres projecteurs mais la sélection sera aléatoire.

Brio MOD RC – Les couleurs et les animations

Les projecteurs à LED Brio sont conçus pour produire des variations de couleurs harmonieuses et variées. 11 couleurs fixes et 7 animations sont disponibles. Les animations sont des jeux de lumières programmées. Dans ce mode de fonctionnement, votre piscine change de couleur suivant une séquence et à une vitesse variable selon l’animation choisie.

11 COULEURS FIXES

7 ANIMATIONS LUMINEUSES

Brio mode RC – Caractéristiques techniques

Brio MOD RC – L’Utilisation

Pour contrôler les projecteurs il est possible d’utiliser la télécommande radio ou d’agir directement sur le contrôleur MOD Brio RC.

L’interface est composée d’un afficheur multifonctions à deux digits, 3 voyants et 3 touches.

Lorsque MOD Brio RC est à l’arrêt, un appui sur la touche permet la mise en marche et l’éclairage des projecteurs.

Les projecteurs se rallument avec la couleur ou la séquence dans laquelle ils étaient lors de leur dernière extinction.

Pour éteindre, il convient d’appuyer sur la touche et de maintenir cette touche appuyée durant 2 secondes.

Brio MOD RC – La Télécommande

La télécommande radio permet de piloter à distance les changements de couleurs. Elle offre également des fonctions supplémentaires à celles du contrôleur MOD Brio RC : elle permet d’incrémenter ou

décrémenter la couleur ou l’animation.

Un support mural est fourni en accessoire pour la fixer. Ce support se fixe sur une paroi à l’aide de 2 vis afin de recevoir l?émetteur lorsqu’il n’est pas utilisé.

Marche / Arrêt

Ce bouton permet d’arrêter et mettre sous tension les projecteurs. Ce dernier

se rallume dans la couleur ou la séquence dans laquelle il était lors de sa

dernière extinction.

Fixe / Programme

Lorsque le projecteur est éclairé, un appui sur cette touche permet de basculer du mode « fixe » en mode « animation ». Si la piscine était éclairée en

mode fixe, l’appui sur cette touche provoque le lancement de l’animation n

°1 (A1). Si une animation se déroulait au moment de l’appui sur cette touche,

l’éclairage de la piscine bascule en Blanc (F0).

Précédent et Suivant

Ces touches permettent de faire défiler les couleurs et les animations

Brio MOD RC – L’Installation

– Tension d’alimentation : 230V AC

– Tension de sortie : 12V AC

– Puissance pilotée : 1000 W

– Dimensions : 53 x 90 x 60 mm

Le Brio MOD RC ne nécessite aucun câblage particulier. Il doit être installé sur un coffret équipé d’un rail standard :

– il s’alimente en 230V AC. Le départ utilisé doit être protégé contre les cours circuits à l’aide d’un disjoncteur correspondant à la puissance de votre installation et une protection différentielle 30mA doit être présente en amont du dispositif.

– Il fournit un contact sec non alimenté en sortie

Le mode RC doit être raccordé en amont du ou des transformateurs pour éclairages LED, sur le primaire (en 230V). Le fil rouge qui fait office d’antenne se raccorde sur le haut du module.

La télécommande doit être raccordée au secondaire du transformateur d’éclairage. Seuls les projecteurs compatibles doivent être raccordés à ce transformateur. La puissance totale des projecteurs raccordés ne doit en aucun cas dépasser 120 W.
