Description

Points positifs

• Raccordement étanche à 90
• Zeta 1.15 – faible perte de pression
• Anneaux Click-Seal inclus
• Assemblage sans outil

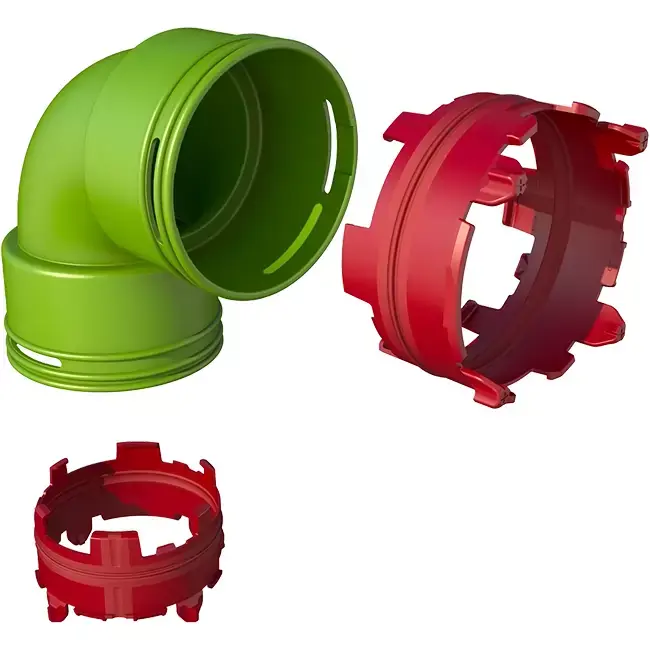

Ubbink Air Excellent 23C coude 90° raccord

Le coude 90° Ubbink Air Excellent 23C est utilisé pour connecter perpendiculairement deux conduits 23C au sein du système de distribution d’air Air Excellent. Ce coude permet une déviation contrôlée de 90 degrés sans compromettre létanchéité à lair ni les performances du système. Le kit est livré avec deux joints Click-Seal 23C, assurant une connexion sûre et sans outil dès linstallation.

Avantages et fonctionnalités

• Connexion étanche à lair : Les joints Click-Seal garantissent une parfaite étanchéité, évitant toute fuite dair indésirable dans le réseau de conduits.
• Optimisation de la conduite dair : Avec une valeur zeta de 1,15, la perte de charge reste maîtrisée même à des débits dair plus élevés.
• Montage rapide sans outil : Le système à clip permet une installation efficace directement sur chantier.
• Antistatique et antimicrobien : Le matériau favorise un système de ventilation hygiénique et limite ladhérence de la poussière.
• Certifié TÜV SÜD : Testé pour la qualité et la sécurité dans les applications de ventilation.

Performances et utilisation pratique

Le coude présente un diamètre extérieur de 63 mm et est conçu pour un flux dair stable tant en soufflage quen extraction. La valeur zeta de 1,15 assure une perte de charge prévisible au sein du système. Par exemple, à un débit dair de 30 m³/h, la perte de charge est denviron 2,4 Pa par raccord. Cela permet un dimensionnement précis du réseau complet et garantit la performance optimale de lunité de ventilation. La résistance thermique de -20 °C à +60 °C rend ce coude adapté aux applications en plancher, murs et espaces non chauffés. Avec des dimensions de 133 x 133 x 74 mm, lintégration reste compacte et facilement planifiable.

Installation et applications

Le coude 23C 90° se met en œuvre dans les situations où le conduit doit être guidé le long déléments de construction ou lorsque lespace est limité. Grâce à son poids léger denviron 0,08 kg, la manipulation est aisée, même au-dessus des faux plafonds ou dans les gaines techniques. La classification au feu Euroclasse E répond aux exigences standards des projets résidentiels. Lajustement précis dans le système 23C assure une connexion stable et peu dentretien durant toute la durée de vie de linstallation.

Avec ce coude à 90 degrés, vous dirigez le flux dair de manière contrôlée dans le système de ventilation, tout en alliant facilité de montage et performances fiables et prévisibles.

Marque	Ubbink
Categorie	Systèmes de distribution circulaires
GTIN	8713645247663
Code fournisseur	0188985
Numéro d’article	18840051

Spécifications

Code de la catégorie

74
