Description

Points positifs

• Coude compact à 90
• Faible perte de pression
• Anneaux Click-Seal inclus
• Assemblage sans outil

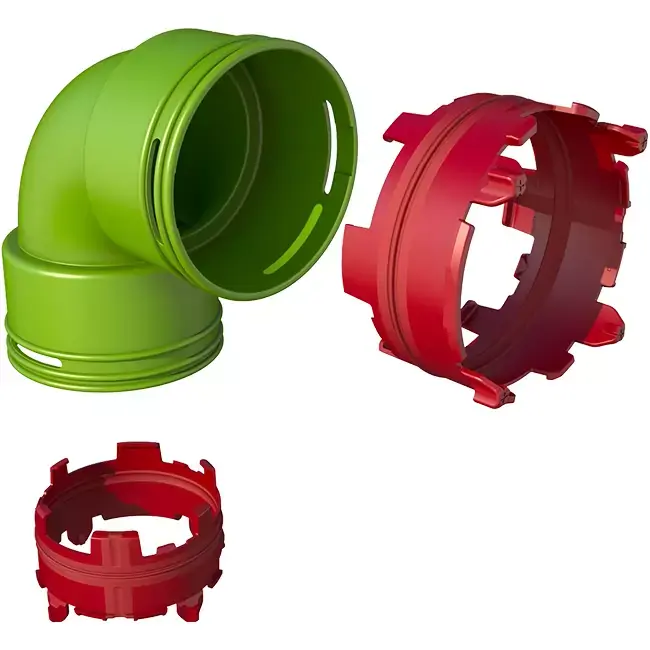

Raccord dangle 90° Ubbink Air Excellent 34C

Le raccord dangle 90° Ubbink Air Excellent 34C est utilisé pour connecter perpendiculairement deux conduits 34C dans le système de distribution dair Air Excellent. Ce coude permet de réaliser un changement de direction contrôlé de 90 degrés, sans compromettre létanchéité à lair ni les performances du système. Lensemble est livré avec deux joints Click-Seal 34C, assurant une connexion sécurisée et sans outil dès linstallation.

Avantages et caractéristiques

• Connexion étanche à lair à 90° : Maintient les performances de débit dair calculées tout au long du parcours du conduit.
• Zeta 1 pour alimentation et extraction : Perte de charge contrôlée garantissant une résistance système prévisible.
• Installation sans outil : Montage rapide grâce au système à clipser et aux joints détanchéité intégrés.
• Antistatique et antimicrobien : Favorise un système de ventilation hygiénique avec moins daccumulation de poussière.
• Certification TÜV SÜD : Testé pour la qualité et la sécurité dans les applications de ventilation.

Performances et utilisation pratique

Le coude 34C 90° a un diamètre extérieur de 75 mm et est conçu pour garantir un flux dair stable en alimentation comme en extraction. Avec une valeur zeta de 1, ce coude introduit une résistance maîtrisée dans le système. Par exemple, à un débit dair de 30 m³/h, la perte de charge est denviron 4,2 Pa pour une seule connexion. Cela permet une dimension précise du parcours de conduit tout en garantissant que lunité de ventilation fonctionne dans sa capacité prévue. Le coude résiste à des températures de -20 °C à +60 °C et répond à la classe de réaction au feu Euroclasse E. Avec des dimensions de 144 x 144 x 86 mm, il assure une installation compacte et ordonnée.

Installation et applications

Le coude 34C 90° est utilisé lorsque le conduit doit passer le long déléments de construction ou quand lespace disponible impose un changement de direction. Grâce à son poids léger denviron 0,092 kg, il est facile à manipuler, même lors dinstallations au-dessus des plafonds ou dans les gaines techniques. Lemboîtement précis au sein du système 34C garantit une connexion stable et nécessitant peu dentretien pendant la durée de vie complète de linstallation.

Avec ce coude 34C 90°, vous dirigez le flux dair de manière contrôlée dans le système de ventilation, tout en combinant facilité de montage avec des performances fiables et prévisibles.

Marque	Ubbink
Categorie	Systèmes de distribution circulaires
GTIN	8713645247700
Code fournisseur	0188994
Numéro d’article	18840061

Spécifications

Code de la catégorie

74
